پهپاد PPK فناوری برتر در نقشه‌برداری هوایی و سنجش از دور معادن

پهپادهای PPK (Post-Processed Kinematic) به عنوان یکی از فناوری‌های نوین و پیشرفته در زمینه نقشه‌برداری هوایی و سنجش از دور، تبدیل به ابزار حیاتی در معادن و صنایع مختلفی شده‌اند. این پهپادها با بهره‌گیری از سیستم موقعیت‌یابی دقیق و پس‌پردازش داده‌ها، قدرت بسیار بالایی در تولید نقشه‌های سه‌بعدی و مدل‌های دقیق دیجیتال ارتفاعی دارند که می‌تواند به صورت مستقیم روی بهینه‌سازی فرآیندهای معدنی تأثیر بگذارد. اهمیت استفاده از پهپادهای PPK در حوزه معدن به دلیل دقت بسیار بالایی است که این فناوری فراهم می‌کند. این دقت به مهندسان و مدیران معادن اجازه می‌دهد تا بدون نیاز به حضور فیزیکی در مناطق خطرناک، داده‌های کاملی از وضعیت معادن داشته باشند. سنجش از دور با پهپاد PPK اجازه می‌دهد تا تغییرات زمین‌شناختی، حجم مواد استخراج‌شده، و حتی آلودگی‌های محیطی را با دقت بالا نظارت کنیم. در ایران، که صنعت معدن یکی از پایه‌های اقتصاد است، کاربرد این فناوری می‌تواند به مدیریت بهتر منابع معدنی کمک کند. طبق آمار وزارت صنعت، معدن و تجارت، بیش از ۵۰۰۰ معدن فعال در کشور وجود دارد که بسیاری از آن‌ها می‌توانند از نقشه‌برداری هوایی بهره ببرند. این مقاله به بررسی عمیق پهپادهای PPK، اصول آن، کاربردها در معادن، و چالش‌های پیش رو می‌پردازد. اگر به دنبال درک چگونگی تحول نقشه‌برداری هوایی هستید، ادامه دهید تا ببینید چگونه این فناوری آینده معدن‌کاری را شکل می‌دهد.

تاریخچه و اصول پایه پهپاد PPK

تاریخچه فناوری PPK به دهه ۱۹۹۰ بازمی‌گردد، زمانی که سیستم‌های GPS برای موقعیت‌یابی دقیق توسعه یافتند. PPK، که مخفف Post-Processed Kinematic است، یک روش پس‌پردازشی است که داده‌های خام GPS را از پهپاد و ایستگاه پایه جمع‌آوری کرده و سپس در نرم‌افزارهای تخصصی مانند Pix4D یا Propeller پردازش می‌کند تا دقت موقعیت‌یابی را به سطح سانتی‌متر برساند. اصول پایه این فناوری بر پایه تفاوت فاز سیگنال‌های GPS است. پهپاد پی پی کی داده‌های موقعیت را در حین پرواز ثبت می‌کند، اما برخلاف RTK (Real-Time Kinematic) که نیاز به ارتباط زنده دارد، PPK اجازه می‌دهد تا پردازش پس از پرواز انجام شود. این ویژگی آن را برای مناطق دورافتاده معادن ایده‌آل می‌کند.

• مزایا اولیه: دقت بالا بدون وابستگی به سیگنال‌های زنده، کاهش خطاهای ناشی از اختلالات جوی.
• چالش‌های تاریخی: در ابتدا، پردازش داده‌ها زمان‌بر بود، اما با پیشرفت نرم‌افزارها، این مشکل حل شده است.

مراحل نقشه‌برداری هوایی با پهپاد PPK

نقشه‌برداری هوایی با پهپادهای PPK شامل مراحل چهار مرحله زیر است:

• برنامه‌ریزی دقیق مسیر پرواز و ارتفاع جهت پوشش مطلوب منطقه با دقت بالا
•  جمع‌آوری داده‌های تصویری و موقعیتی به صورت همزمان و ذخیره آن‌ها برای پس‌پردازش
•  استفاده از ایستگاه‌های زمینی در نقاط مختلف برای تصحیح داده‌ها
•  پردازش داده‌ها توسط نرم‌افزارهای ویژه نقشه‌برداری مانند Pix4D، Agisoft Metashape و سایر ابزارهای تخصصی جهت تولید نقشه‌ها و مدل‌های سه‌بعدی

این روش امکان تولید مدل دیجیتال زمین و نقشه‌های حجم‌سنجی دقیق از معادن را در کوتاه‌ترین زمان و با کمترین هزینه فراهم می‌کند.

ابزارها و تجهیزات پهپاد PPK

برای اجرای موفق نقشه‌برداری با پهپادهای پی پی کی، تجهیزات زیر ضروری است:

•  پهپادهای مجهز به سیستم PPK: مانند WingtraOne PPK، DJI Phantom 4 RTK با قابلیت پس‌پردازش داده‌ها.
•  ایستگاه‌های زمینی (Base Stations): دستگاه‌های GPS ثابت که داده‌های موقعیتی پایه را برای اصلاح و پردازش استفاده می‌کنند.
•  دوربین با کیفیت بالا: برای تهیه تصاویر هوایی دقیق با زاویه و رزولوشن مناسب.
•  نرم‌افزارهای پردازش: نرم‌افزارهایی که داده‌های جمع‌آوری شده را پردازش و مدل‌های نقشه‌برداری تولید می‌کنند.
•  ابزارهای مکمل: مانند سیستم‌های اندازه‌گیری زمینی و تجهیزات LiDAR که در برخی پروژه‌ها برای ارتقاء دقت به کار می‌روند.

 مطالعات موردی در استفاده از پهپادهای PPK در معادن

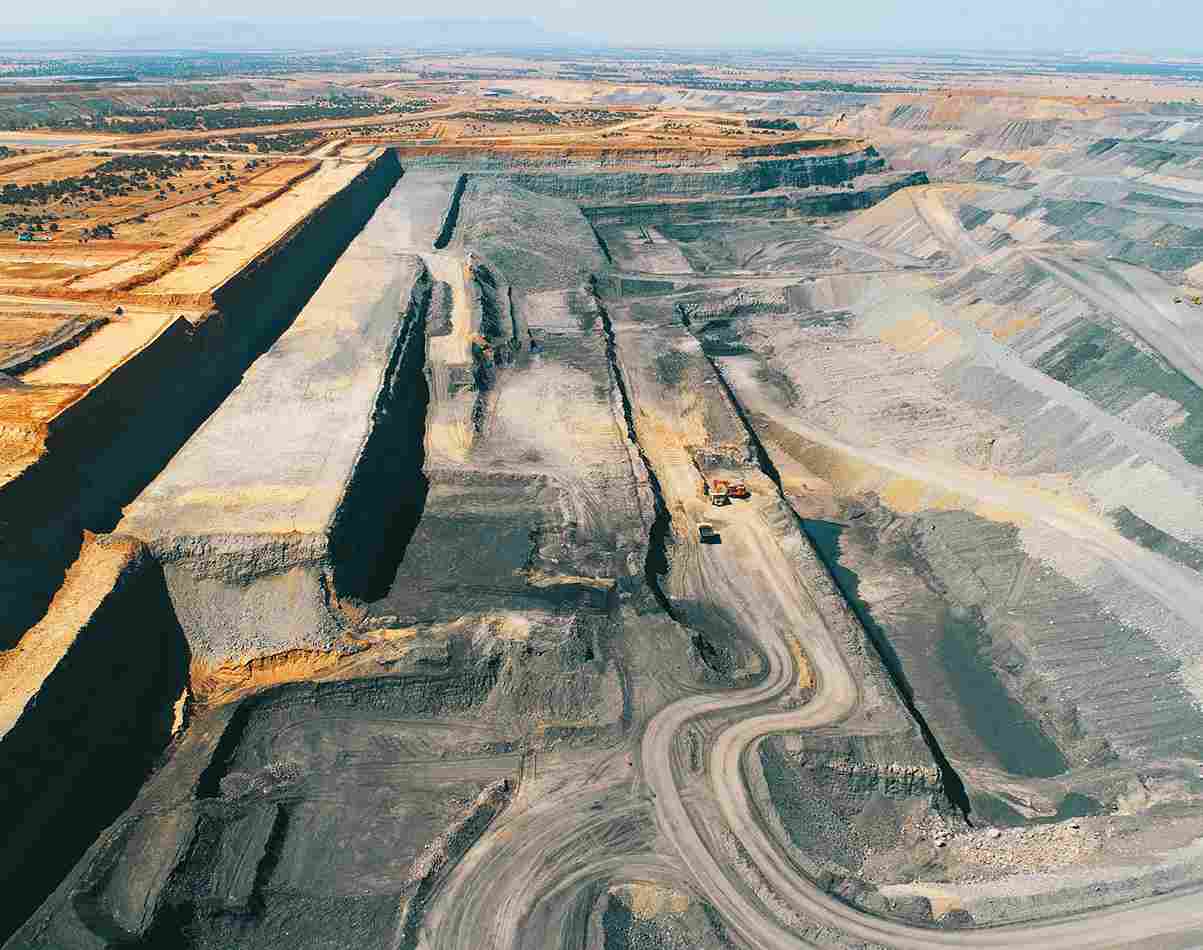

یکی از موارد موفق در استفاده از پهپاد PPK، معدن طلای Jundee در استرالیا است. در این معدن، نقشه‌برداری با پهپادهای PPK توانست ضمن افزایش دقت مدل‌های سه‌بعدی، سرعت برداشت داده‌ها را به شدت بالا ببرد. همچنین بهره‌برداری از این فناوری در معدن زغال‌سنگ Jellinbah باعث کاهش ریسک‌های ایمنی و صرفه‌جویی قابل توجه در زمان و هزینه شده است. برای اطلاعات بیشتر در مورد استفاده از پهپادهای PPK در این معدن پیشنهاد می کنیم Case study آن را در سایت wingtra مطالعه کنید.

  مزایا استفاده از پهپاد PPK در نقشه برداری معدن

استفاده از پهپاد پی پی کی در نقشه برداری معادن مزایای زیر را با خود به همراه دارد:

•  افزایش ایمنی: با حذف نیاز به حضور نیروی انسانی در مناطق خطرناک، خطر وقوع حوادث کاهش می‌یابد.
•  بهبود بهره‌وری: کاهش زمان برداشت داده‌ها و پردازش سریع‌تر به تصمیم‌گیری‌های به موقع و بهبود عملکرد کلی معدن کمک می‌کند.
•  کاهش هزینه‌ها: کاهش نیاز به نیروی انسانی و تجهیزات سنتی نقشه‌برداری، هزینه‌های عملیاتی را به شدت کاهش می‌دهد.
• امکان انجام نقشه‌برداری در مناطق سخت‌گذر و محیط‌های با پوشش گیاهی یا جغرافیای دشوار به وسیله پردازش پس‌پردازش دقیق داده‌ها.

مقایسه rtk و ppk

پهپادهای PPK (Post-Processed Kinematic) و RTK (Real-Time Kinematic) هر دو فناوری‌های پیشرفته موقعیت‌یابی GPS برای نقشه‌برداری هوایی با دقت سانتی‌متری هستند، اما تفاوت‌های کلیدی دارند. RTK نیاز به ارتباط زنده و بی‌وقفه با ایستگاه پایه دارد تا داده‌های اصلاحی را در زمان واقعی دریافت کند، که آن را برای پروژه‌هایی با دسترسی به سیگنال قوی مناسب می‌کند. در مقابل، PPK داده‌های خام را در حین پرواز جمع‌آوری کرده و پس از آن پردازش می‌شود، بنابراین نیازی به اتصال زنده ندارد و برای مناطق دورافتاده یا معادن با سیگنال ضعیف ایده‌آل است. این ویژگی PPK را انعطاف‌پذیرتر می‌کند، اما پردازش پس از پرواز ممکن است زمان‌بر باشد، در حالی که RTK نتایج فوری ارائه می‌دهد.

برای اطلاعات بیشتر پیشنهاد می کنیم مقاله  پهپاد های rtk را نیز مطالعه کنید.

خدمات نقشه‌برداری با پهپاد PPK توسط اطلس کاوش ویرا

شرکت اطلس کاوش ویرا با بهره‌گیری از پهپادهای PPK، خدمات نقشه‌برداری هوایی پیشرفته‌ای ارائه می‌دهد که دقت سانتی‌متری را برای پروژه‌های معدنی، عمرانی و کشاورزی تضمین می‌کند. این فناوری، با جمع‌آوری داده‌های دقیق GPS و پردازش پس‌پردازشی، مدل‌های سه‌بعدی و نقشه‌های orthomosaic با کیفیت بالا تولید می‌کند. خدمات ما شامل نظارت بر معادن، محاسبه حجم مواد، و تحلیل توپوگرافی است که بهره‌وری و ایمنی را افزایش می‌دهد.

 نتیجه‌گیری

 پهپادهای PPK با دقت و قابلیت‌ انعطاف‌پذیری بالا، به عنوان یک فناوری تحولی در نقشه‌برداری هوایی و سنجش از دور معادن شناخته شده‌اند. این پهپادها توانسته‌اند ایمنی پرسنل، دقت داده‌ها و سرعت انجام عملیات را بهبود دهند و به این ترتیب نقش مهمی در بهینه‌سازی فرآیندهای معدنی بازی کنند. با پیشرفت فناوری، انتظار می‌رود که پهپادهای PPK بیشتر در پروژه‌های معادن زیرزمینی و محیط‌های چالش‌برانگیز مورد استفاده قرار گیرند و با ترکیب فناوری‌های دیگری مانند LiDAR و هوش مصنوعی، توانایی‌های خود را بیشتر کنند.
