سنجندههای هایپر اسپکترال، انقلابی در نقشهبرداری و اکتشاف معدنی
در دنیای امروز، صنعت معدن و نقشهبرداری با چالشهای متعددی روبرو است که با استفاده از سنجندههای هایپر اسپکترال می توان این چالش ها را رفع کرد. از یک سو، نیاز به اکتشاف منابع معدنی جدید برای تامین تقاضای جهانی افزایش یافته، و از سوی دیگر، مسائل زیستمحیطی، ایمنی و بهرهوری اقتصادی بر عملیات معدنی سایه افکنده است. در این میان، سنجندههای هایپر اسپکترال (Hyperspectral Sensors) به عنوان یک فناوری نوین و قدرتمند، نقش کلیدی در تحول این حوزه ایفا میکنند. این سنجندهها قادرند نور را در صدها باند طیفی باریک تجزیه کنند و اطلاعات دقیقتری از ترکیبات معدنی سطح زمین ارائه دهند، که این امر نقشهبرداری معدنی را به سطحی جدید ارتقا میدهد.
اهمیت سنجندههای هایپر اسپکترال در نقشهبرداری معدنی
سنجندههای هایپر اسپکترال، بر خلاف دوربینهای معمولی یا سنجندههای مولتیاسپکترال که تنها چند باند طیفی را پوشش میدهند، صدها یا حتی هزاران باند را ثبت میکنند. این قابلیت اجازه میدهد تا مواد معدنی مختلف بر اساس امضای طیفی منحصربهفردشان شناسایی شوند. در حوزه معدن، این فناوری برای اکتشاف مواد معدنی مانند طلا، مس، لیتیوم و عناصر نادر خاکی بسیار مفید است. برای مثال، طبق گزارشهای USGS (سازمان زمینشناسی ایالات متحده)، استفاده از تصویربرداری هایپراسپکترال در پروژههای معدنی میتواند هزینههای اکتشاف را تا ۳۰ درصد کاهش دهد و دقت نقشهبرداری را افزایش دهد. در یک مطالعه واقعی در معادن یوتا، ایالات متحده، این فناوری توانست مناطق معدنیسازی شده را با دقت بالا شناسایی کند و از حفاریهای غیرضروری جلوگیری کند.
اهمیت سنجندههای هایپر اسپکترال در نقشهبرداری معدنی نه تنها به دلیل دقت بالا، بلکه به خاطر توانایی در نظارت بر تغییرات زیستمحیطی است. برای نمونه، در معادن روباز، این سنجندهها میتوانند آلودگیهای ناشی از زهاب اسیدی معادن را تشخیص دهند و به مدیریت پایدار کمک کنند. طبق آمار جهانی، صنعت معدن سالانه بیش از ۱۰۰ میلیارد دلار هزینه اکتشاف دارد، و فناوریهای نوین مانند هایپر اسپکترال میتوانند این هزینهها را بهینه کنند. این مقاله به بررسی تاریخچه، اصول، روشهای مدرن، ابزارها، مطالعات موردی و تأثیرات این فناوری بر ایمنی و بهرهوری میپردازد. اگر به دنبال درک عمیقتری از نقش فناوری در معدن هستید، این مطلب شما را جذب خواهد کرد. برای اطلاعات بیشتر، مقاله ما در مورد نقشهبرداری پهپادی در معادن روباز را بخوانید.
تاریخچه توسعه فناوری سنجندههای هایپر اسپکترال
تاریخچه سنجندههای هایپر اسپکترال به قرن ۱۹ میلادی بازمیگردد، زمانی که جوزف فون فراونهوفر اصول طیفنگاری را کشف کرد. اما توسعه واقعی این فناوری از دهه ۱۹۷۰ توسط ناسا آغاز شد، جایی که برای مطالعه سطح زمین و سیارات دیگر استفاده میشد. در سال ۱۹۸۵، اصطلاح “تصویربرداری هایپر اسپکترال” برای اولین بار در مقالهای علمی مطرح شد. ابتدا این فناوری برای کاربردهای نظامی و زیستمحیطی توسعه یافت، اما از دهه ۱۹۹۰ وارد حوزه معدن و اکتشاف معدنی شد. برای مثال، سنجنده AVIRIS ناسا در شناسایی مواد معدنی در معادن متروکه مفید بود. در ایران، استفاده از این فناوری در پروژههای معدنی مانند اکتشاف مس در کرمان رو به رشد است، هرچند هنوز در مراحل اولیه قرار دارد.
یک مقاله در science direct به این موضوع اشاره دارد که:
Imaging spectrometry, or hyperspectral imaging as it is now called, has had a long history of development and measured acceptance by the scientific community. The impetus for the development of imaging spectrometry came in the 1970’s from field spectral measurements in support of Landsat-1 data analysis. Progress required developments in electronics, computing and software throughout the 1980’s and into the 1990’s before a larger segment of the Earth observation community would embrace the technique. The hardware development took place at NASA/JPL beginning with the Airborne Imaging Spectrometer (AIS) in 1983. The airborne visible/infrared imaging spectrometer (AVIRIS) followed in 1987 and has proved to this day to be the prime provider of high-quality hyperspectral data for the scientific community. Other critical elements for the exploitation of this data source have been software, primarily ENVI, and field spectrometers such as those produced by Analytical Spectral Devices Inc. In addition, atmospheric correction algorithms have made it possible to reduce sensor radiance to spectral reflectance, the quantity required in all remote sensing applications. The applications cover the gambit of disciplines in Earth observations of the land and water. The further exploitation of hyperspectral imaging on a global basis awaits the launch of a high performance imaging spectrometer and more researchers with sufficient resources to take advantage of the vast information content inherent in the data.
“طیفسنجی تصویربرداری، یا سنجندههای هایپر اسپکترال که اکنون نامیده میشود، سابقه طولانی در توسعه و پذیرش سنجیده شده توسط جامعه علمی دارد. انگیزه توسعه طیفسنجی تصویربرداری در دهه 1970 از اندازهگیریهای طیفی میدانی برای پشتیبانی از تجزیه و تحلیل دادههای لندست-1 ناشی شد. پیشرفت در این زمینه مستلزم پیشرفت در الکترونیک، محاسبات و نرمافزار در طول دهه 1980 و تا دهه 1990 بود تا اینکه بخش بزرگتری از جامعه رصد زمین این تکنیک را پذیرفت. توسعه سختافزار در ناسا/JPL با طیفسنج تصویربرداری هوابرد (AIS) در سال 1983 آغاز شد. طیفسنج تصویربرداری مرئی/مادون قرمز هوابرد (AVIRIS) در سال 1987 به دنبال آن عرضه شد و تا به امروز ثابت کرده است که ارائه دهنده اصلی دادههای فراطیفی با کیفیت بالا برای جامعه علمی است. سایر عناصر حیاتی برای بهرهبرداری از این منبع داده، نرمافزار، عمدتاً ENVI، و طیفسنجهای میدانی مانند آنهایی که توسط Analytical Spectral Devices Inc. تولید شدهاند، بودهاند. علاوه بر این، الگوریتمهای تصحیح اتمسفری امکان کاهش درخشندگی حسگر به بازتاب طیفی، کمیتی که در تمام کاربردهای سنجش از دور مورد نیاز است، را فراهم کردهاند. این کاربردها، طیف وسیعی از رشتهها را در مشاهدات زمینی از خشکی و آب پوشش میدهند. بهرهبرداری بیشتر از تصویربرداری فراطیفی در سطح جهانی در انتظار راهاندازی یک طیفسنج تصویربرداری با کارایی بالا و محققان بیشتر با منابع کافی برای بهرهبرداری از محتوای اطلاعاتی گسترده ذاتی دادهها است.
اصول پایه عملکرد سنجندههای هایپر اسپکترال
اصول پایه سنجندههای هایپر اسپکترال بر پایه طیفنگاری است. این سنجندهها نور بازتابی از سطح زمین را در باندهای طیفی از فرابنفش تا مادون قرمز ثبت میکنند. هر ماده معدنی امضای طیفی منحصربهفردی دارد، مانند جذب نور در طولموجهای خاص. برای مثال، کانیهایی مانند هماتیت و گوتیت در باندهای (SWIR) مادون قرمز کوتاهموج قابل تمایز هستند.
مزایای اصول پایه:
- دقت بالا در شناسایی مواد بدون نیاز به نمونهبرداری فیزیکی.
چالشها:
- حساسیت به شرایط جوی و نیاز به کالیبراسیون دقیق.
روشهای مدرن تصویربرداری هایپر اسپکترال در معدن
سنجندههای هایپر اسپکترال با روشهای هوایی، ماهوارهای و زمینی، نقشهبرداری معدنی را متحول کردهاند. این فناوریها با تولید دادههای دقیق و نقشههای سهبعدی، اکتشاف و استخراج را در معادن روباز و زیرزمینی بهبود میبخشند. ماهوارههایی مانند EnMAP و پهپادهای پیشرفته، دقت و سرعت را افزایش دادهاند. در ادامه این مقاله روشهای مدرن، مزایا و چالشهای پردازش دادههای حجیم را بررسی میکنیم.
روشهای هوایی و ماهوارهای تصویربرداری هایپر اسپکترال
روشهای مدرن شامل استفاده از پهپادها، هواپیماها و ماهوارهها است. ماهوارههایی مانند EnMAP دادههای هایپر اسپکترال با رزولوشن بالا ارائه میدهند و برای نقشهبرداری وسیع معدنی مناسب هستند. در معادن روباز، پهپادهای مجهز به سنجندههای هایپر اسپکترال میتوانند نقشههای سهبعدی تولید کنند.
روشهای زمینی و زیرزمینی تصویر برداری هایپر اسپکترال

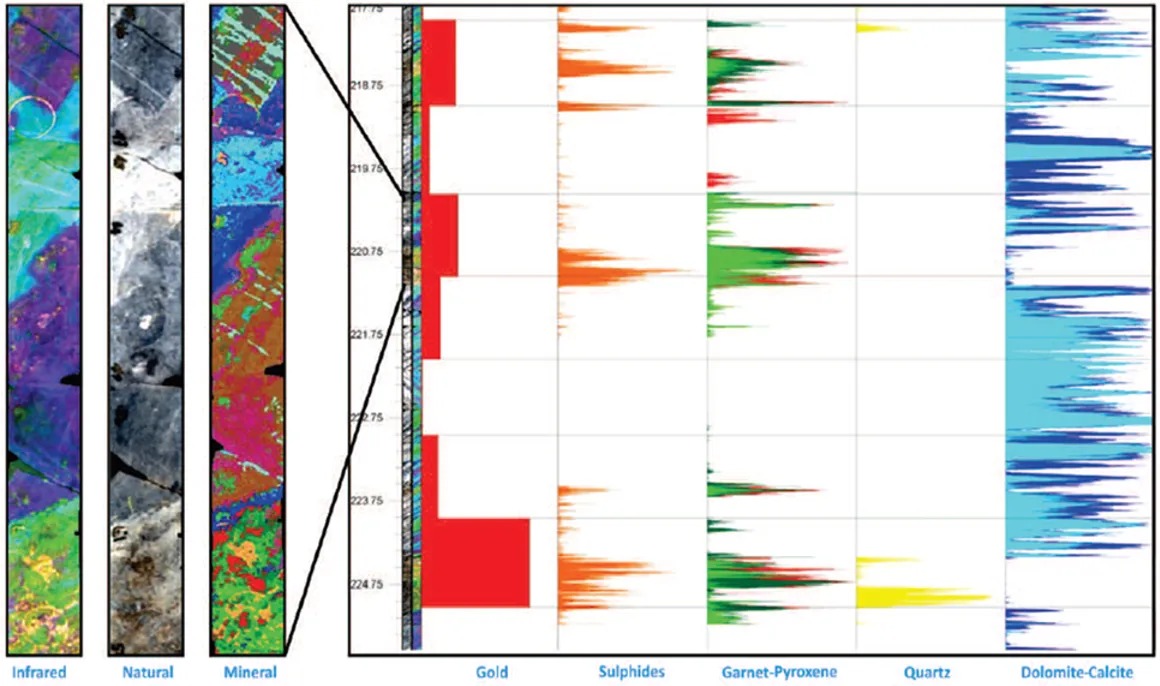

در معادن زیرزمینی، سیستمهای اسکنر تونلی مانند سیستمهای سهبعدی هایپر اسپکترال برای نقشهبرداری دیوارهها استفاده میشود. این روشها بهرهوری را افزایش میدهند.
- مزایا: سرعت بالا و کاهش هزینهها.
- چالشها: پردازش دادههای حجیم.
ابزارها و تجهیزات سنجندههای هایپر اسپکترال

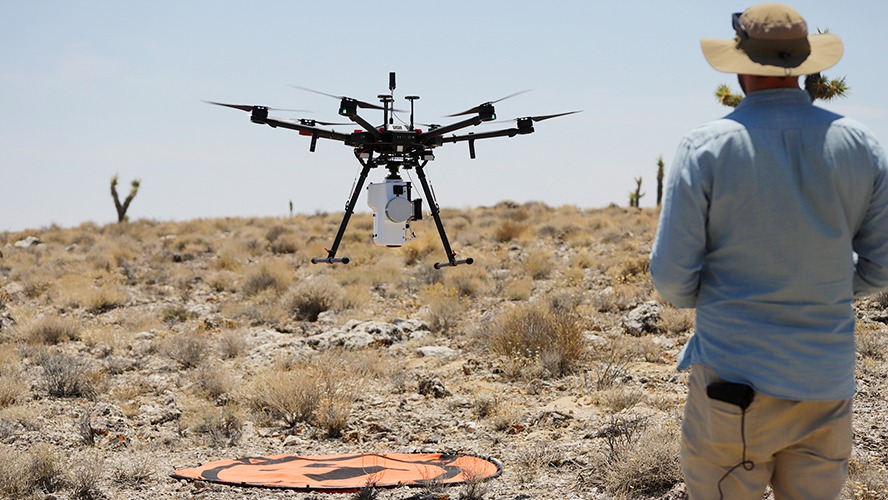

ابزارهای سنجش هایپر اسپکترال مانند HySpex و Specim برای کاربردهای معدنی طراحی شدهاند؛ به عنوان مثال، HySpex VS-620 برای پهپادها مناسب است و باندهای VNIR و SWIR را پوشش میدهد، در حالی که اسکنرهای هستهای زمینی برای تحلیل نمونههای حفاری استفاده میشوند. ادغام این فناوری با GIS و AI، از جمله نرمافزار ENVI، برای پردازش دادههای پیچیده ضروری است. تجهیزات محبوب شامل Rikola VNIR برای پهپادها، Fenix VNIR-SWIR برای هواپیماها و Hyper-Cam LWIR برای کاربردهای حرارتی هستند.
لیست تجهیزات محبوب:
- Rikola VNIR برای پهپادها.
- Fenix VNIR-SWIR برای هواپیماها.
- Hyper-Cam LWIR برای کاربردهای حرارتی.
مطالعات موردی کاربرد در معادن
استفاده از سنجنده های هایپر اپکترال در نقشه برداری نتایج مثبت و موفقیت های بسیاری را به همراه داشته است. برای مثال در معدن elephant mountain آلاسکا از سنجنده های هایپر اسپکترال برای نقشه برداری معدنی استفاده شده است که در نتیجه آن مناطق طلا با موفقیت شناسایی شد. در sokolov چک نیز پهپادهای هایپراسپکترال با نظارت بر زهاب اسیدی ایمنی را بهبود بخشیده اند. در تجربه های استفاده از سنجنده های هایپر اسپکترال این سنجده ها دقت بالایی در شناسایی مواد معدنی دارند و باعث کاهش هزینه های اکتشاف، بهبود پایداری زیست محیطی و افزایش بهره وری معادن می شوند. با این حال سنجنده های هایپر اسپکترال چالش هایی مانند هزینه اولیه بالا، پردازش داده های پیجیده و حساسیت به رایط جوی وجود داردو
مزایا و معایب استفاده از سنجندههای هایپر اسپکترال
همان طور که در بخش قبل اشاره شد از مزایای استفاده از سنجنده های هایپر اسپکترال در معدن برای نقشه برداری دقت بالا در شناسایی مواد، افزایش ایمنی، افزایش بهره وری، کاهش هزینه های اکنشاف و بهبود پایداری زیست محیطی است. اما این سنجنده های معایبی مانند هزینه اولیه بالا، داده های پیچیده و حساسیت به شرایط آب و هوایی دارند.
| ✔️ Pros | ❌ Cons |
|---|---|
| 🎯 دقت بالا | 💰 هزینه اولیه بالا |
| 🦺 ایمنی افزایش یافته | 🔗 دادههای پیچیده |
| 📈 بهرهوری بهبود یافته | 🌦️ حساسیت به آب و هوا |
| 💸 هزینههای اکتشاف کاهش یافته | |
| 🌱 پایداری زیستمحیطی |
مقایسه هایپر اسپکترال و مالتی اسپکترال
تصاویر مالتیاسپکترال و هایپر اسپکترال هر دو از سنجندههای خاص برای جمعآوری دادهها در طیفهای مختلف نوری استفاده میکنند، اما تفاوتهای اصلی در تعداد باندها و دقت تفکیک آنها است. تصاویر مالتیاسپکترال شامل چندین باند پهن (معمولاً 3 تا 10 باند) هستند و بیشتر برای کاربردهایی مانند کشاورزی، جنگلداری و نظارت بر تغییرات زمین مناسباند. در مقابل، تصاویر هایپر اسپکترال شامل صدها باند باریک و پیوسته هستند که دقت تفکیک طیفی بالاتری فراهم میکند و برای کاربردهایی مانند شناسایی مواد معدنی خاص و تحلیلهای دقیقتر محیطی استفاده میشود. بهعلاوه، حجم دادههای حاصل از تصاویر هایپر اسپکترال بیشتر است و نیاز به پردازش پیچیدهتری دارد، در حالی که تصاویر مالتیاسپکترال حجم داده کمتری تولید میکنند.
| ویژگی | مالتی اسپکترال | هایپر اسپکترال |
|---|---|---|
| تعداد باندها | 3 تا 10 باند | صدها باند باریک و پیوسته |
| دقت تفکیک طیفی | کمتر | بیشتر |
| کاربردها | کشاورزی، جنگلداری، نظارت بر تغییرات زمین | شناسایی مواد معدنی خاص، تحلیلهای دقیقتر محیطی |
| حجم دادهها | کمتر | بیشتر |
| نیاز به پردازش | کمتر | بیشتر |
خدمات نقشهبرداری با سنجندههای هایپر اسپکترال (Hyperspectral Sensors) توسط اطلس کاوش ویرا
شرکت اطلس کاوش ویرا با بهرهگیری از سنجندههای هایپراسپکترال، خدمات نقشهبرداری هوایی پیشرفتهای ارائه میدهد که دادههای دقیق طیفی را برای تحلیلهای پیچیده در معادن، کشاورزی و محیطزیست فراهم میکند. این فناوری با ثبت صدها باند طیفی، امکان شناسایی مواد معدنی، نظارت بر پوشش گیاهی و تشخیص آلودگیها را با دقت بالا میسر میسازد. خدمات ما بهرهوری پروژهها را افزایش داده و تصمیمگیری دقیقتر را تضمین میکند.
نتیجهگیری
سنجندههای هایپر اسپکترال تحول بزرگی در نقشهبرداری و اکتشاف معدنی ایجاد کردهاند. از تاریخچه تا روشهای مدرن، این فناوری مزایای زیادی مانند دقت بالا و کاهش هزینهها ارائه میدهد، هرچند چالشهایی مانند پردازش داده وجود دارد. در آینده، ادغام با هوش مصنوعی و ماهوارههای جدید میتواند این حوزه را دگرگون کند. پیشنهاد میشود شرکتهای معدنی در ایران این فناوری را اتخاذ کنند تا رقابتپذیری افزایش یابد. برای اطلاعات بیشتر در مورد خدمات اطلس کاوش ویرا که شامل دورسنجی معادن و نقشه برداری هوایی می شود مطالعه داشته باشید.
